Каталог

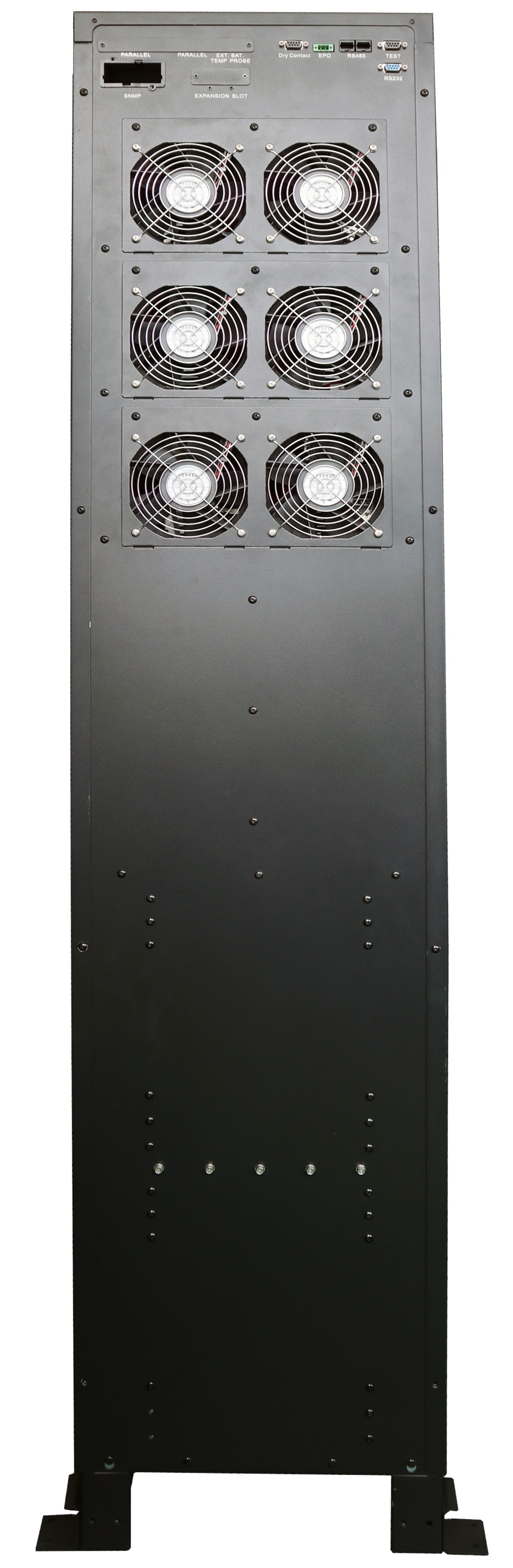

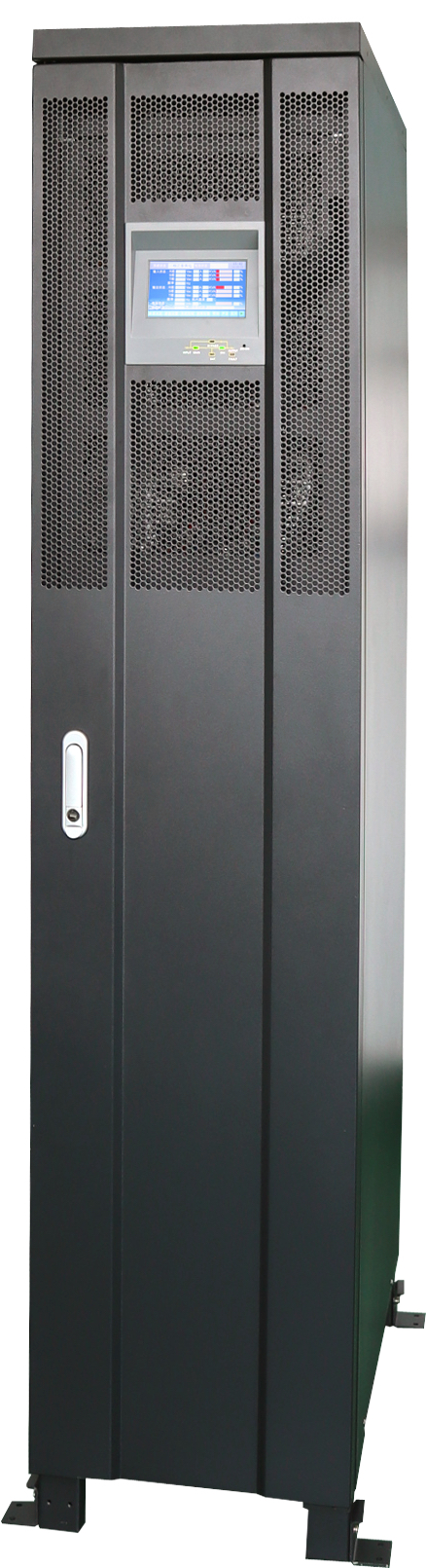

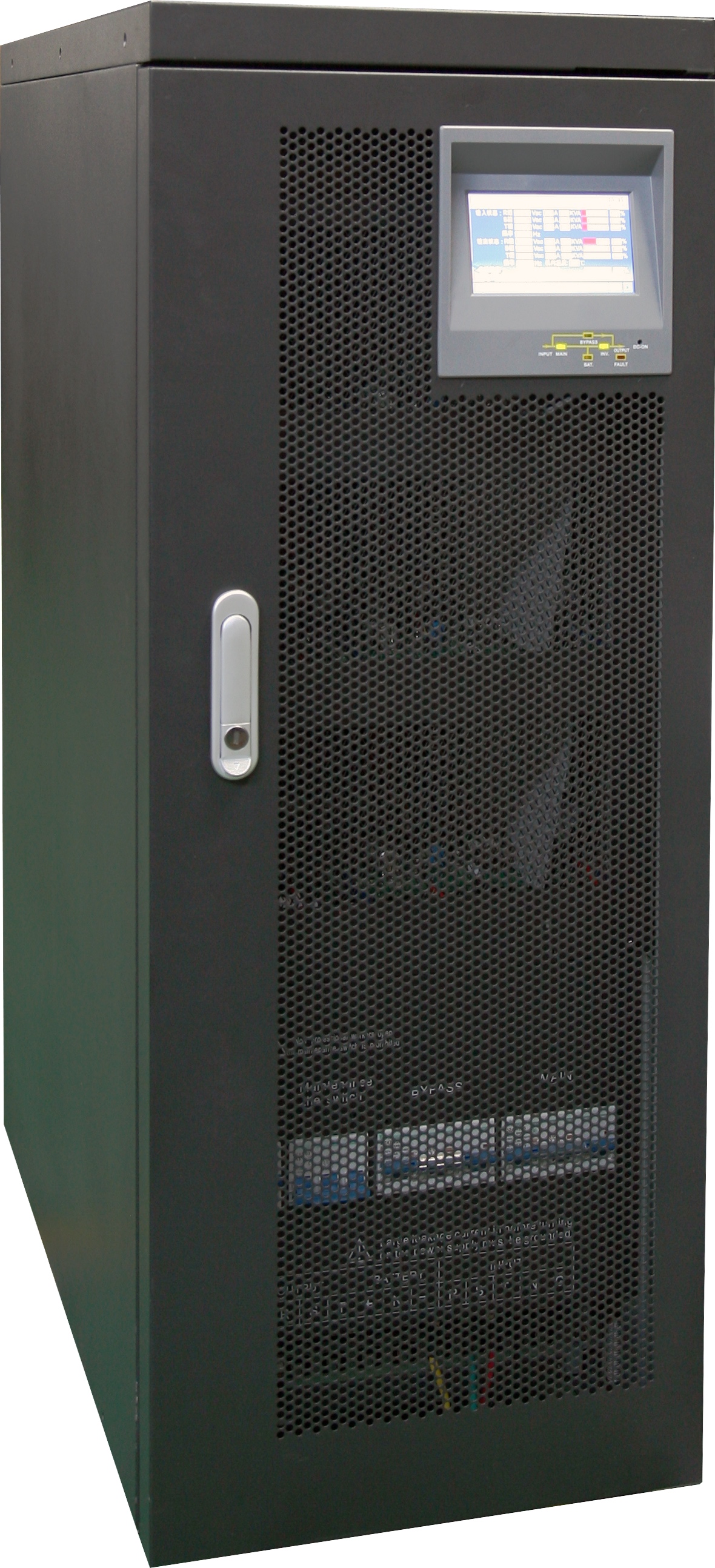

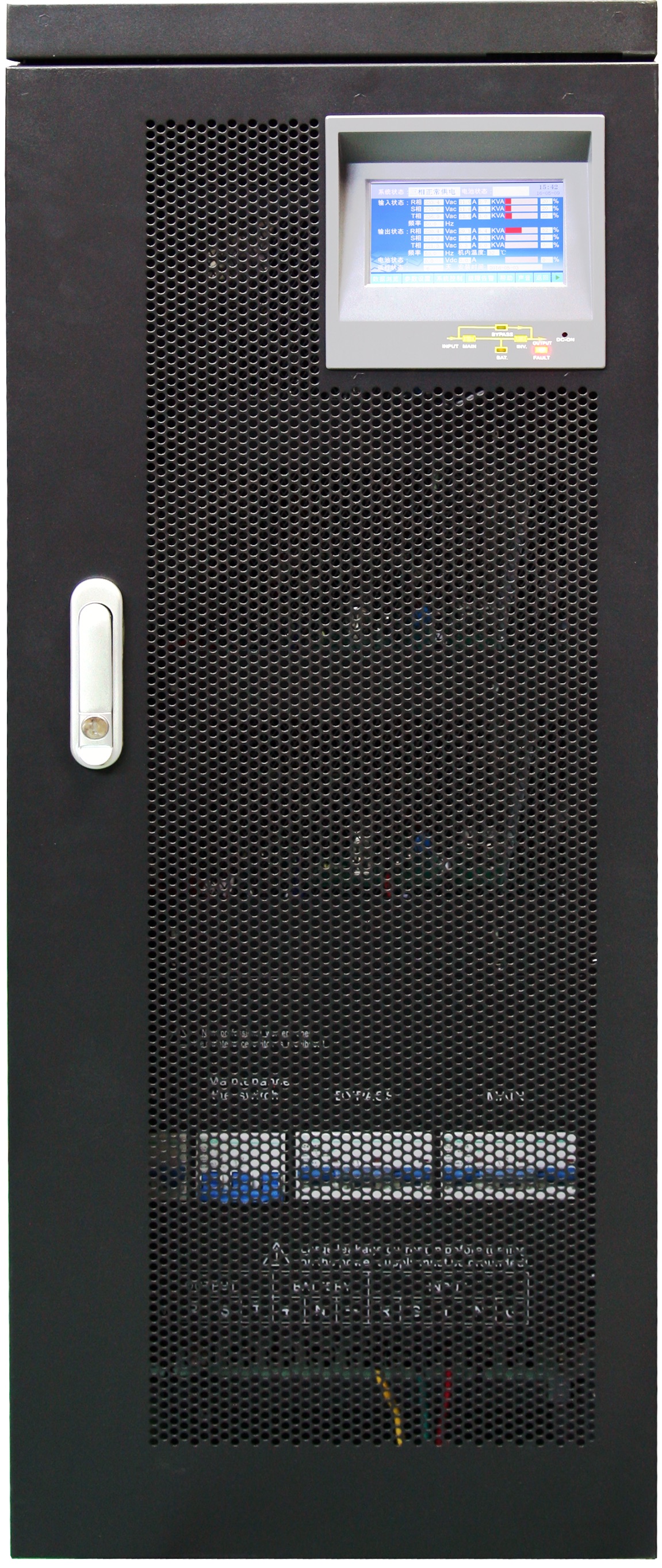

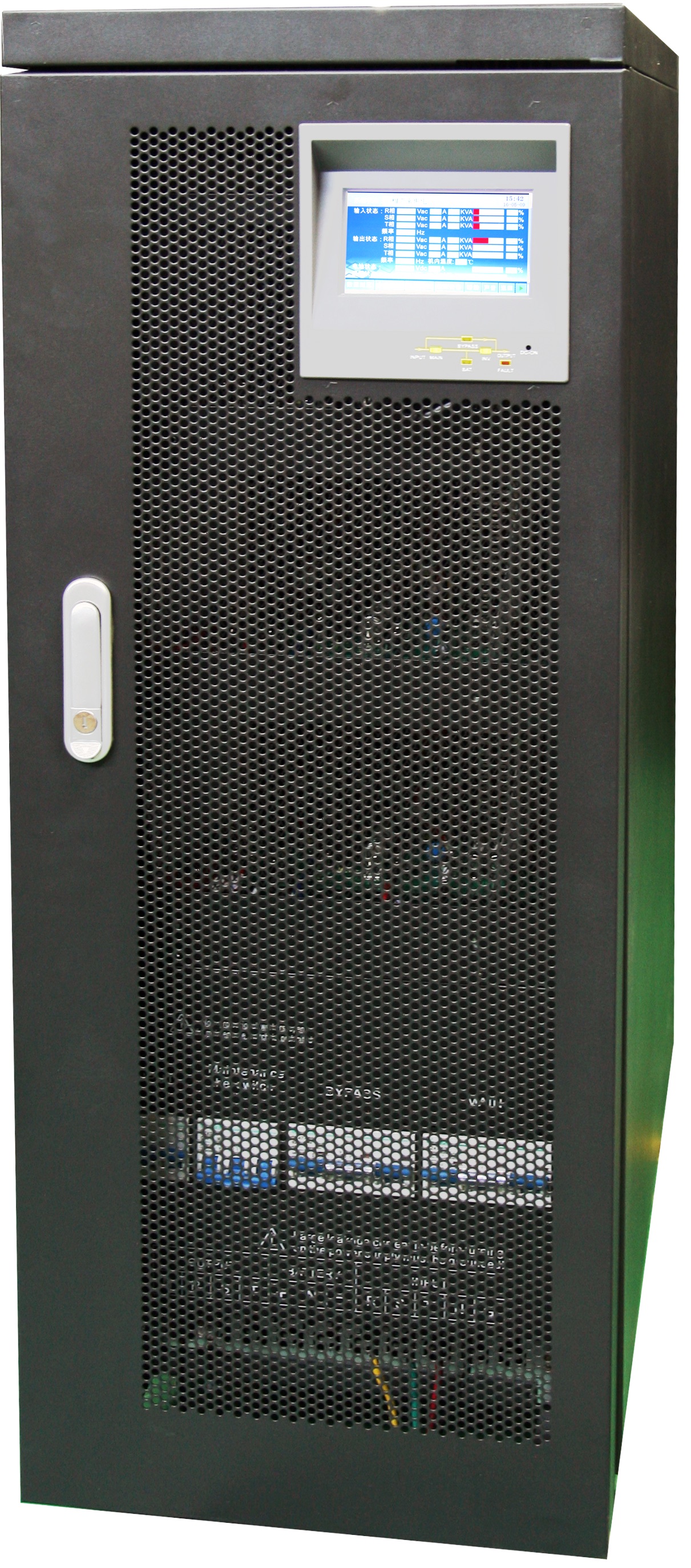

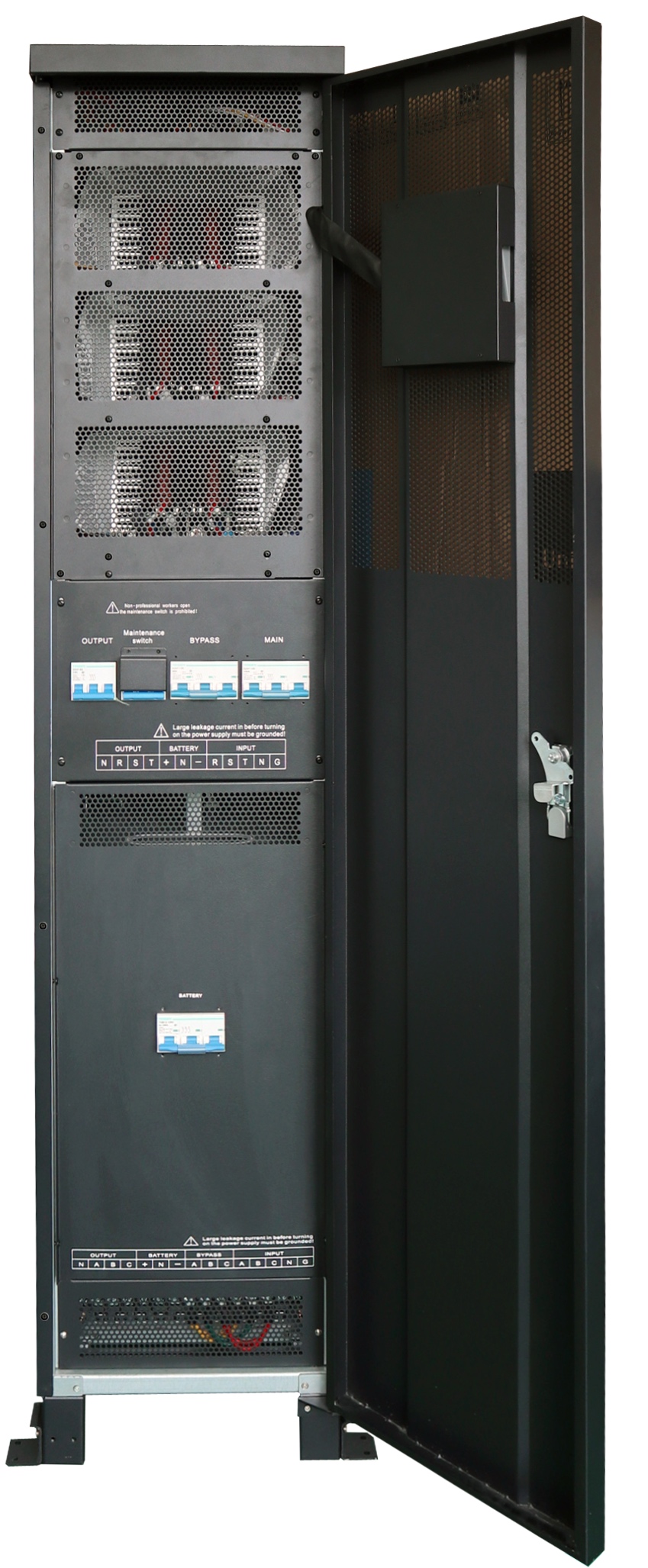

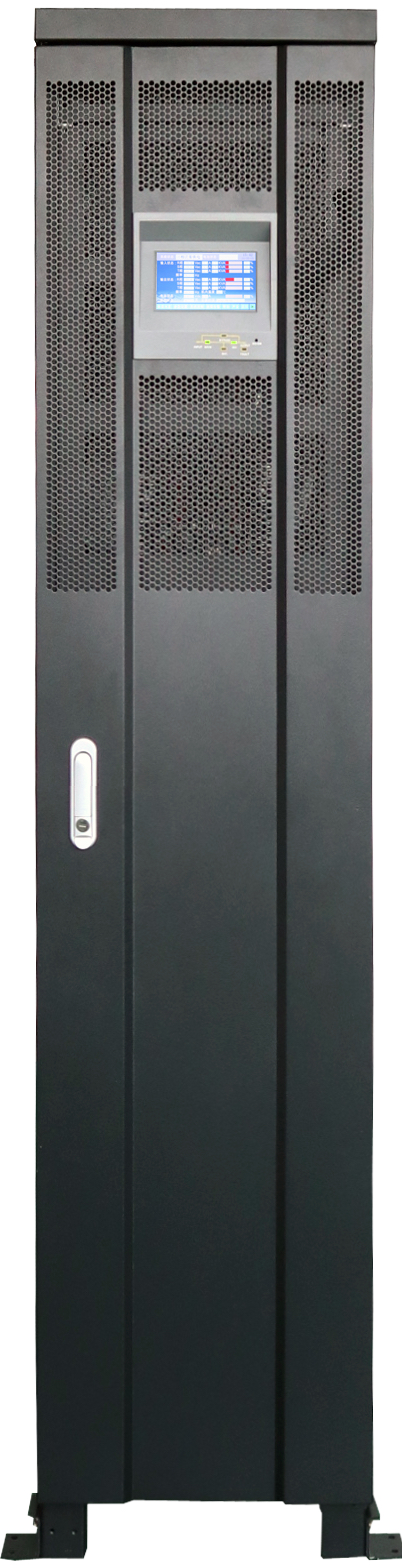

DT Series 30KVA IGBT Rectifer 3/3 Phase UPS
Характеристики
Бренд
Kotohira System
Размер
370x705x1700
Вес, кг
274
Тип
Высокочастотный IGBT-выпрямитель
Модель
DT300S/L33
Емкость
30кВА/27кВт
Структура ИБП
Онлайн двойное преобразование
Общая эффективность (AC - AC)
>94%
Шум (в 2 метрах)
<50-65дБ
Рабочая температура
от -10 до 40 ℃
Температура хранения
От -25 до 60 ℃ (без батареи)
Влажность
<95% без конденсации
Стандарт
МЭК 62040-1, МЭК 62040-2, МЭК 62040-3
Параллельное резервирование
до 8 единиц
Защита
Перегрузка, короткое замыкание, перегрев, высокое/низкое напряжение сети, высокое/низкое напряжение BAT
Старт постоянного тока
Есть
Совместимость с генератором
Есть
Display
10-40 кВА: 5-дюймовый цветной сенсорный ЖК-экран (многоязычный) + светодиодные индикаторы, 60-120 кВА: 7- дюймовый цветной сенсорный ЖК-экран (многоязычный) + светодиодные индикаторы
Mute
Авто
Cabinet Standard
IP 20
Система охлаждения
Вентилятор охлаждения с интеллектуальным управлением скоростью
Elevation
<1500M, без снижения номинальных характеристик
Спецификация выпрямителя
- Входное напряжение: 380 В перем. тока + N + W, 3 фазы
- Диапазон входного напряжения: 285-475 В переменного тока
- Диапазон входных частот: 50 ± Гц 5%
- Мягкий старт: > 20 секунд
- Входной коэффициент мощности: 0,99
- THDl: <3,5%
- Входной ток: 30А
Выходная спецификация
- Выходное номинальное напряжение: Линейное напряжение: 380/400/415×(1±1%) переменного тока или фазное напряжение: 220/230/240×(1±1%) переменного тока
- Выходной коэффициент мощности: 0,9
- Регулировка выходного напряжения:
- 380 В переменного тока ± 1 % (статическая нагрузка)
- 380 В переменного тока ± 2 % (50-0 % внезапных изменений)
- 380 В переменного тока ± 3 % (100-0 % внезапных изменений)
- Выходная частота:
- ±8% при 50 Гц: отслеживание входа в онлайн-режиме и частота обхода
- ±0,1%: когда частота входа или обхода превышает ±8% или в режиме BAT
- Искажение: < 1% (линейная полная нагрузка), < 3% (нелинейная полная нагрузка)
- 3-фазный несбалансированный: 100% разрешено 3 фазы несбалансированные
- Выходное напряжение Несбалансированный градус: ≤1° (сбалансированная нагрузка)
- Входная/выходная фаза Swift: ≤1° (сбалансированная нагрузка)
- Диапазон отслеживания частоты: 46-54 Гц
- Выходной сигнал: Чистая синусоида
- Перегрузка:
- <120%: 10 минут
- <150%: более 1 минуты
- >150%: более 300 мс
- Crest Ratio: 3:1
- Короткое замыкание: Автоматическая защита цепи, выходное напряжение/ток 0, срабатывание переключателя байпаса
- Выход ненормальный: ИНВ. Выходная автоматическая блокировка защиты
Спецификация байпаса
- Время переключения статического байпаса: 0 мс
- Диапазон статического байпаса: 380 В переменного тока (-15~+15%)
- Диапазон частот: ±1Гц, ±2Гц, ±3Гц Регулируемый
- Байпас -> Время передачи INV: 2 мс
- Скорость отслеживания частоты: 0,5-2 Гц/с
- Ручной сервисный байпас: Доступно (Стандартно)
Спецификация батареи
- Тип: Герметичный свинцово-кислотный необслуживаемый
- Модель Номинальное напряжение/единицы: ±168 В пост. тока (28 шт.), ±180 В пост. тока (30 шт.), ±192 В пост. тока (32 шт.)
- Стандартная резервная модель Номинальное напряжение/единицы: ±192 В пост. тока (32 шт.)
- BAT Низкая защита: Защита от выключения
Спецификация связи
- Коммуникационный порт: Rs232 (Std.);/SNMP/RS485/ Dry Contact
- Удаленное программное обеспечение: Многофункциональная система мониторинга, статус онлайн и режима BAT, неисправность BAT, дистанционное управление
Физические параметры
- доб. Размер мм (ШхГхВ): 370x705x1030
- доб. Вес нетто кг: 106
